玻璃板液位計結構及選型

   玻璃板液位計可用來直接指示密封容器中的液位高度，適用于化工、石油等工業低溫設備的液位指示裝置。HL專業生產的HL系列玻璃板液位計適用于直接指示各種塔、罐、槽、箱等容器內介質液位。玻璃板液位計具有結構簡單，直觀可靠，經久耐用等優點，但容器中的介質必須是與鋼、鋼紙及石墨壓環不起腐蝕作用的。在儀表上下閥門內裝有安全鋼球，當玻璃意外破損時，鋼球能在容器內壓力的作用下，自動關閉液流通道，以防止液位繼續外流。

  一、玻璃板液位計的結構

  上下閥上裝有法蘭接頭與容器連接構聯通器透過玻璃板直接指示容器布什的液位“夾套型”設有加熱或冷卻裝置。該裝置加熱時可用蒸氣冷卻時可用循環水這樣可以調節流動性能夾套型接管尺寸ZG1/4’’內螺紋。 在上下閥內裝有鋼球當玻璃板因意外事故破壞時鋼球在容器壓力作用下自動密封防止容器內的液體繼續外流。 在儀表的上端針形閥裝有阻塞螺釘可供放氣之用下端針形閥也裝有阻塞螺釘。可供放空、取樣、排污、清洗。

  二、技術參數

  （1）外形尺寸測量范圍（安裝中心距L）：300、500、800、1100、1400、1700mm。

  （2）工作壓力：2.5、4.0、6.3MPa、0.6MPa（用于R型）

  （3）材質：碳鋼、不銹鋼

  （4）鋼球自動關閉壓力：≥0.2MPa

  （5）伴蒸汽壓力： ≤0.6MPa

  （6）蒸汽夾套接頭：G1/2″外螺紋

  （7）工作溫度：-20~+200℃

  三、玻璃板液位計特點

  （1）讀數清晰、直觀、可靠。

  （2）結構簡單、維修方便。

  （3）經久耐用

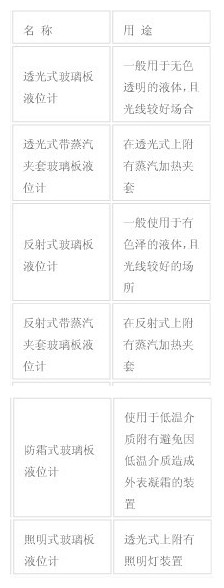

   選型如下圖

  四、安裝及使用

  1、為了保證自動密超過計劃作用容器內的介質壓力不得小于0.2MPa,在打開上下閥時閥桿退出轉數不少于4轉使鋼球封門時不致于碰到閥桿的頂端。

  2、使用中的儀表應定期檢查。清洗玻璃板內外壁污垢使液位顯示清晰。

  3、檢修裝配玻璃板在旋緊螺栓時要密切注意玻璃板受力不均而破碎。
