電磁流量計互換性及其置值傳遞方法
    轉換器與傳感器配套使用的互換性對于現場應用、維護修理和生產過程的分別管理具有十分重要的意義。具有互換性還可以減少備品備件的儲備，節約資金。而且，制造廠的互換性形成標準化生產，提高效率，保證質量，電是降低成本的有效措施，因此互換性受到用戶和制造廠的密切關注。白20世紀70年代以來，電磁流量計的互換性已逐步成熟。那么，如何實現互換性呢？我們作下而分析。
    傳感器的勵磁器件和制造裝配很難達到完全一致，磁場的有限長度與渦電流的影響、測量管的有限長度、測量管的加工均存在誤差，這些因素造成實際生產的傳感器測量值的分散性問題難以解決。因此，實現互換的希望就在轉換器中解決。
    對于恒流源勵磁的轉換器，互換性要求所有同型號的轉換器除勵磁電流一致外，放大增益、轉換系數也要一致。這類產品在與傳感器做流量配套時，可以通過記下修改放大器增益大小（或者修改勵磁電流值），作為傳感器常數賦予每臺傳感器。如果調換轉換器時，通過修改放大器增益大?。ɑ蛘咝薷膭?lì)磁電流值），也就是修改傳感器常數，達到信號輸出的一致性。
  對于具有磁場補償?shù)某ㄟ\(yùn)算型轉換器，修改磁場采樣基準電壓，即改變式(2-6)分?jǐn)?shù)的分母，并將分?jǐn)?shù)值賦予傳感器，作為傳感器常數，也能達到輸出信號的一致性。
    轉換器實現上面互換的前提是自身的一致性。非智能化轉換器是依靠電位器來調節放大器增益，恒流源勵磁電流，除法運算的磁場采樣電壓實現其一致性的。智能化轉換器可以在運算時加一個修正系數（如“出廠標定系數”）。這一系數也可以隱含在操作菜單中，僅僅為供制造廠生產轉換器時調節一致性用，現場用戶不可以隨意調動。

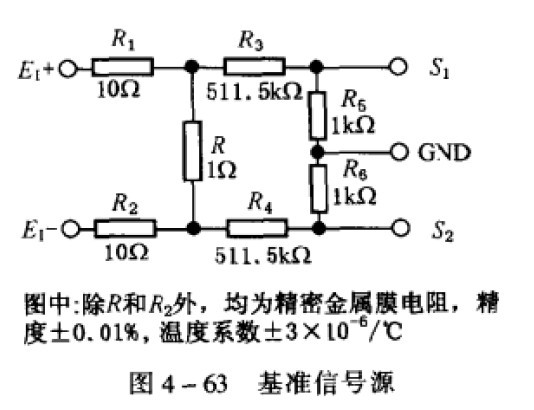

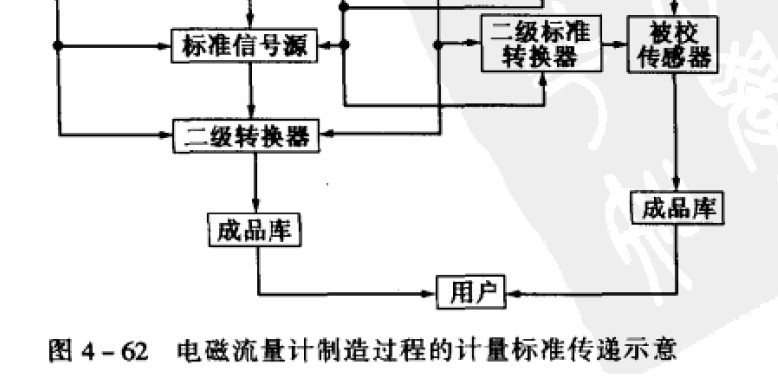

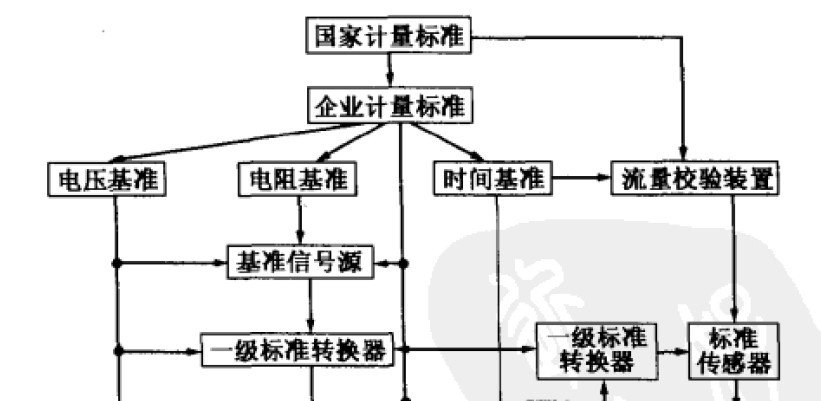

    實現電磁流量計的互換性，不能僅僅依靠采用上述方法。更重要的是制定與貫徹生產過程的計量量值有效、有序地傳遞。保證轉換器與傳感器各個生產環節盡量不產生誤差。圖4 - 62是電磁流量計生產過程的計量標準傳遞的示意圖。圖中，電壓丁作基準和電阻工作基準的測量是用數字式萬用表，時間工作基準測量使用數字式頻率計。基準信號源是生產廠用高等級的精密電阻制作的精度最高的僅有一個流速測試點的信號源。圖4 - 63所示是一個基準信號發生器示例，它是用1n±0，01%，溫度系數3x10 - 6／°的標準電阻對125mA勵磁電流的標準轉換器磁場采樣，并用精度為±O.OI%．溫度系數3×l0 - 6／℃的精密金屬膜電阻分壓，獲得0.4mV的低頻矩形波電壓，代表2m/s流速信號?；鶞?zhǔn)信號源是用于鑒定校準一級標準轉換器的。這里的例子是校準2m/s點。做法是調節一級標準轉換器的零點和2m/s點的精度在±0,05%以內。

    一級標準轉換器是用來鑒定標準信號發生器、二級標準轉換器和標準傳感器的。要求一級標準轉換器的精度在±0.1%以內。二級標準轉換器用于制造廠與傳感器配套．求取傳感器系數的。電磁流量計基準信號源和一級標準轉換器應隸屬企業計量管理部門管理間計量管理小組管理。隸屬企業計量管理部門管理，  ：級標準轉換器應隸屬流量校驗車間計量管理小組管理。
    標準信號源是供轉換器生產校驗、出廠試驗以及現場用戶對轉換器進行標定和檢驗的。
