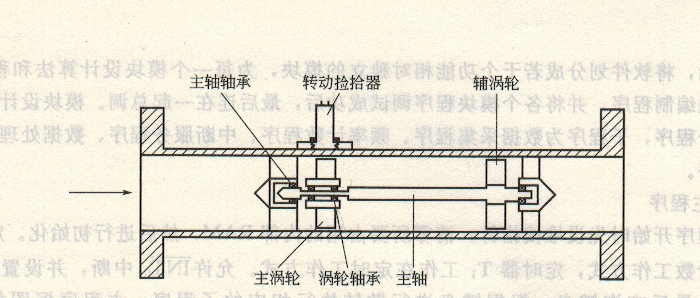

圖1.為一種具有主、輔渦輪的動力流量計的示意圖，這種渦輪流量計的主、輔渦輪
相距較遠。輔渦輪并不起感應主渦輪流體出口角變化的作用，而是與主軸連在一起，
起驅動主軸轉動的作用。主渦輪則通過軸承可在主軸上旋轉。隨著主軸的旋轉，就減
小了主渦輪的軸承阻力，這就大大降低了作用在主渦輪上的阻力矩，從而提高了流量
計的精密度，擴大了它的量程。據稱，這種流量計的量程比在(350：1)～(500 2 1)
之間。對于氣體渦輪流量計，這類儀表的量程比甚至可達1000：1。儀表的線性度可達
±0. 01%。

                       圖1.動力流量計結構示意圖

二、沖擊式流量計
這類渦輪流量計類似于沖擊式水輪機，利用水射流的動能使葉輪轉動，而達到計量的目的。為此勢

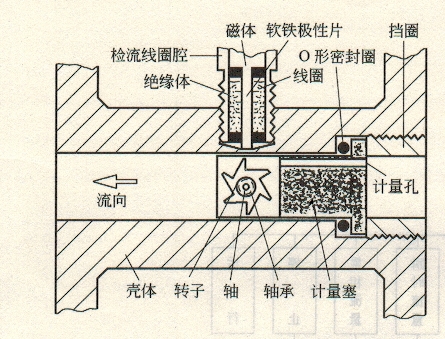

必在水流的出口處形成高速射流。圖2所示為沖擊式流量計的結構示意圖。
這些流量計均使用于液體，它的承壓能力可設計達到lOMPa。上游側建議裝上60目
的過濾器。最小流量可達到lL／min，線性度可達±0.1%。檢測裝置的頻率輸出在最大流量時
約為150Hz。對于PVC殼體，PTFE轉子和不銹鋼軸使用溫度范圍為- 40～110℃。最大允許的
介質黏度為20×10的-3立方 Pa．s。這種流量計適用于水、各種溶劑、各種液體。

      這種流量計殼體用不銹鋼做成，轉子用PT-FE材料做成，用小的磁鐵嵌于轉子的端部。它
的流量范圍可用改變射流的強弱來調節。管道尺寸約6mm左右，其流量范圍約0.003～0.25 m³／h，
量程比在(30：1)～(50：1)之間，線性度為±1%，復現性為±0.3%。殼體的最大壓力可設計到20MPa，
工作溫度最高為110℃，介質黏度可高至70×10的-3立方Pa．s。
     類似的設計為旁通的流量計，從主通道流過孔板的流量可以很大。由于通過主通道的流體與通過
旁路的流體流量成正比，因此它的流量最大可達1200 m³／h。介質黏度會對這種流量計產生影響。

 三、直葉片式流量計

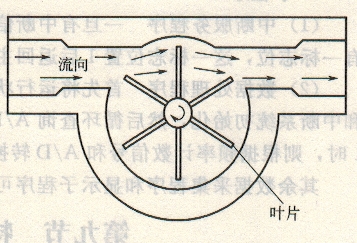

                               圖3直葉片式流量計

    這類渦輪流量計的精確度不高。圖1. 31所示為直葉片式流量計的原理圖，液體沖擊葉片使
其轉動。葉片頂部與殼體的間隙較大，允許液體從其間流過。這種渦輪流量計的流量范圍約
0. 45～l2m³／h，最大壓力降約為0.14MPa，最大允許運動黏度為48×10 -6 平方米／s。
