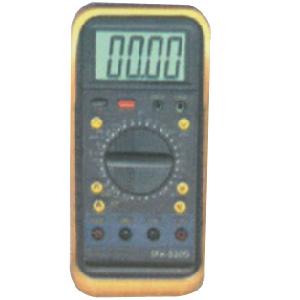

HL-ZJF-7型自動化儀表現場仿真器(萬用表仿真儀）是一種集數顯式直流電壓、毫伏、電流信號源和數字式萬用表功能于一體的高精度、高分辨率、高可靠性和具有防跌落性能的手持式綜合數字校驗儀。儀表采用22mm字高的大液晶顯示器，讀數清晰，同時儀表還具有EL背光源，以便在光線暗的場所讀數。儀表為交直流電源，更加方便使用。

   HL-ZJF-7型自動化儀表現場仿真器(萬用表仿真儀）信號輸出和毫安、毫伏測量功能主要是針對工業自動化現場儀表實施現場校驗、檢修的需要而設計。本儀表還具有萬用表的一般功能，是現場儀表工、計算機集散控制系統維護人員、儀表安裝工理想工具。它有區別于通用的電工萬用表和信號源，是儀表工的萬用表。


  HL-ZJF-7型自動化儀表現場仿真器(萬用表仿真儀）整機電路設計以大規模集成電路雙積分A/D轉換器為核心，具有信號輸出和測試功能，其技術性能符合電II型、電III型自動化儀表校驗標準，工作環境符合GB6587.1-86《電子測量儀器環境試驗總綱》中II組儀器的有關規定。
HL-ZJF-7型自動化儀表現場仿真器(萬用表仿真儀）一 功能及特點
*4 1/2 LCD顯示，字高22mm。
*過量程顯示“1”，最大顯示值19999。
*24V.DC（30mA.MAX） 電源輸出，可作為兩線制儀表使用24V.DC工作電源。
*有0-10V、0-100mV、0-20mV、0-20mA和0-22mA直流信號源，在現場校驗時可仿真各種II、III型等儀表輸出信號。
*有0~20KHz頻率輸出。
*有200mV、2V、20V、200V、700V直流電壓信號測量檔。
*有20mA、100mA直流電流信號測量檔。
*有2V、20V、200V、700V交流電壓信號測量檔。
*有20mA、100mA交流電流測量檔。
*有200Ω、2KΩ、20KΩ、200KΩ、2MΩ、20MΩ電阻測量檔。
*有二極管壓降及線路通斷檔。
*有20KHz頻率測量檔。
*有EL背光源以便在光線暗淡的場所讀數。
*采用一組大容量充電的電池組，電池不足時“ ”顯示在LCD左上方。
*按照國際安全標準設計了密封的表殼，取消了電池蓋。
二 技術指標
準確度：±（%讀數+字?jǐn)?shù)），檢定周期為一年
環境溫度：23±5℃
相對濕度：不大于75%
三 信號輸出
1. 頻率輸出0~20KHz ±(0.1%讀數+5字) 分 辨 率1Hz
2. 直流電壓24V.DC（±10%）
3. 直流電壓

量  程	準 確 度	分 辨 率
10V	±(0.05%讀數+4字)	1mV
100mV	±(0.05%讀數+4字)	10uV
20mV	±(0.05%讀數+4字)	1uV

 4.直流電流

量  程	準 確 度	分 辨 率
22mA	±(0.05%讀數+4字)	10uA
20mA	±(0.05%讀數+4字)	1uA

四  信號測量

1.       直流電壓

量  程	準 確 度	分 辨 率
200mV	±(0.05%讀數+4字)	0.01mV
2V	±(0.1%讀數+3字)	0.1mV
20V	±(0.1%讀數+3字)	1mV
200V	±(0.1%讀數+3字)	10mV
700V	±(0.15%讀數+3字)	0.1V

 輸入阻抗：所有量程為10MΩ。

2.       交流電壓

量  程	準 確 度	分 辨 率
2V	±(1%讀數+25字)	0.1mV
20V	±(1.2%讀數+25字)	1mV
200V	±(1%讀數+25字)	10mV
700V	±(1%讀數+25字)	0.1V

 輸入阻抗：所有量程為10MΩ。
過載保護：所有量程為700V峰值。
顯示：平均值（轉化為正弦波有效值顯示）。
3. 直流電流

量  程	準 確 度	分 辨 率
20mA	±(0.05%讀數+4字)	1uA
100mA	±(0.08%讀數+7字)	10uA

 4.交流電流

量  程	準 確 度	分 辨 率
20mA	±(1.5%讀數+35字)	1uA
100mA	±(1.5%讀數+35字)	10uA

 顯示：平均值（轉化為正弦波有效值顯示）。
