一、功能與適用范圍
側裝式磁性翻板液位計(以下簡稱液位計)。適用于工業生產過程 中各種承壓(或敞開)貯液設備(塔、缸、槽、球形容器和鍋爐)的液體介 質的液位的檢測。能就地顯示各種液體的工作情況和液位高度。配上 液位變送器就能遠距離傳送液面的位置信號,通過一定的電氣裝置達 到自動控制和測量液位的目的。
液位計是具有可靠的安全性的檢測儀表,由于具有磁性藕合的隔 離密閉結構。尤其適用于易燃、易爆和腐蝕有毒液體的液位檢測。從 而使原復雜環境的液位檢測手段變得簡單和可靠和可靠安全。
液位計具有就地顯示的直讀式特性,不需多組液位計組合,可以 單體進行全量程測量。設備少開孔,顯示清晰,標志醒目,讀數直觀 等優點。當液位計直接配帶顯示儀時可省去該系統信號檢測的中間變 送從而提高其傳輸精度。
二、工作原理
液位計是利用其內部的磁性浮子隨液位變化產生的磁位移,使得 液位視窗的紅白磁翻柱作相應的翻轉來指示液位的高度。當浮子下降 時,由紅色轉為白色,紅色始終表示液位的高低。
三、主要技術參數
1、測量范圍:0—6000mm
2、測量精度:±10mm
3、介質密度:≥0.5g/cm3
4、工作壓力:1.0 1.6 2.5MPa(其他特殊要求可訂制)
5、工作溫度:-40~350℃(訂貨時需注明溫度范圍)
6、介質粘度:≤0.4Pa.s(對粘度大或低溫易結晶介質要選用夾套型)
7、測量界位比重差:0.15g/cm3
8、本廠出廠連接法蘭尺寸:DN20 PN2.5(公管制)連接法蘭采用化工部 1998 年發布的 H(120592—20635—97 法蘭標準.若采用其他法蘭標準 請用戶在訂貨時注明.法蘭連接孔分布形狀:正方形

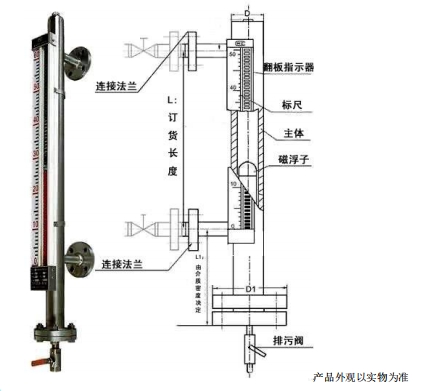

四、結構與外形尺寸
|
