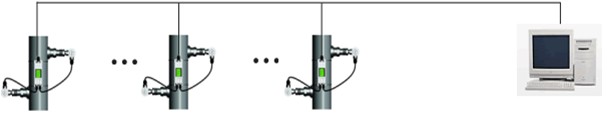

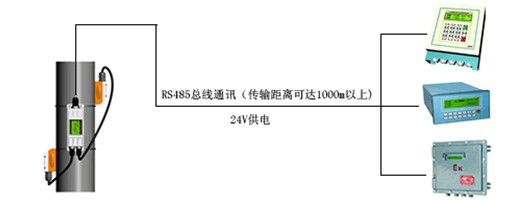

固定一體基本型超聲波流量計特點 高精度測量 線性度優于0.5%,重復性精度優于0.2%,測量精度優于±1% 測量范圍大  選用不同型號的傳感器 , 可實現口徑 DN15 ～ DN6000mm 管道流量的測量 防護等級高 采用全灌膠防水工藝一次表防護等級可達到IP68，可浸入水下2米工作 操作方便  既可用磁性棒在一次表上瀏覽參數，還可通過二次表用中文進行參數再設定或顯示 多重顯示 一次表在測量點即可完成測量，一次表可循環顯示累積流量、瞬時流量、流速等參數，二次表可中文    顯示100余項菜單 傳輸距離遠　組網快捷   一次表與二次表（或計算機）之間采用RS-485總線通訊，采用普通電纜即可，傳輸距離可達1000米以上，組網十分方便、快捷。這種傳輸方式抗干擾能力強，解決了分體式超聲波流量計專用電纜成本高、抗干擾能力差、傳輸距離短等問題。 選擇的主機 基本型 HL-TUF-2000B 體積小巧，僅有139×48×34mm 價格最低，只具備流量測量功能 防護等級IP68,采用全灌膠防水工藝 可實現本地測量，二次遠傳顯示及參數設定：組網測量 可選配的二次表 壁掛型 HL-TUF-2000BW 用于掛墻安裝 尺寸：178×165×55mm 盤裝型 HL-TUF-2000BS 用于儀表盤安裝 開孔尺寸：152×76mm 防爆型 HL-TUF-2000BD 防爆等級DⅡBT4，用于防爆場合 尺寸：298×298×110mm 可選配的傳感器   特　　點 基　本　型 外　夾　式 HL-TUF-2000BNB 安裝無需斷流，無壓力損失 精度±1% 安裝維修方便，用戶可自行安裝 價格最低，與測量口徑無關 適合于工況條件較好的環境 插　入　式 HL-TUF-2000BNC 安裝無需斷流，無壓力損失 精度±1% 用戶需經培訓后，采用專用開孔器才能自行安裝 價格較高，與測量口徑無關 接收信號良好，長期運行穩定，可靠 標準管段式 HL-TUF-2000BNG 安裝需斷管,斷流，無壓力損失 精度±0.5% 安裝維修需斷流，用戶可自行安裝 測量口徑越大，價格越高 精度最高，接收信號良好，長期運行穩定可靠   固定一體基本型超聲波流量計基本參數   可選配的傳感器 基本型號 測量范圍 流體溫度 精度 標準外夾式 TS-1(小型) HL-TUF-2000BNB1 DN15-100mm -30℃～90℃ ±1% TM-1(中型) HL-TUF-2000BNB2 DN50-1000mm TL-1(大型) HL-TUF-2000BNB3 DN300-6000mm 高溫外夾式 HTS-1(小型) HL-TUF-2000BNB4 DN15-100mm -30℃～160℃ HTM-1(中型) HL-TUF-2000BNB5 DN300-1000mm 插　入　式 TC-1(標準插入) HL-TUF-2000BNC1 DN80-6000mm -40℃～160℃ TLC-2(加長插入) HL-TUF-2000BNC2 標準管段式 標準管段式 HL-TUF-2000BNG DN15-1000mm 　 (詳見附錄2) -40℃～160℃ ±0.5% 電　　源    一次表DC8-36V,　二次表AC220V或DC24V 輸　　入    無 輸　　出    無 通信協議    METER-BUS協議，MODBUS 協議，富士擴展協議，簡易水表協議   固定一體基本型超聲波流量計構成圖   單點測量(可選擇不同的二次表，用于遠程顯示及參數設定) 組網測量圖(用于遠程監控及數據采集)   RS485總線通訊（傳輸距離可達1000m以上）24V供電 注：流量計采用4芯電纜供電、通訊（電纜顏色：紅24V+;黑24V-;白485+;綠485-)
